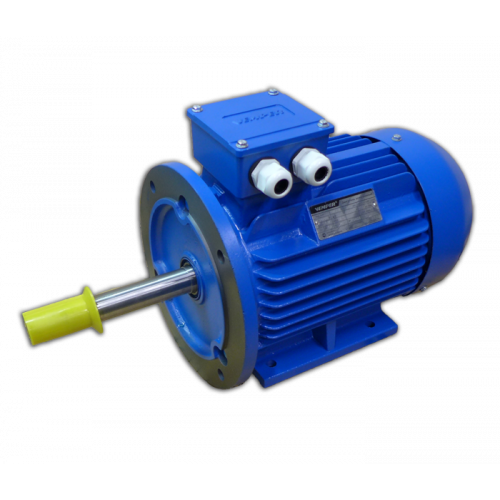

Электродвигатель АИР 100S2Ж с удлиненным валом 4 кВт * 3000 об/мин

Электродвигатель АИР 100S2Ж с удлиненным валом 4 кВт * 3000 об/мин
Наличие: Есть в наличии
21 142 руб

Описание

Электродвигатель АИР 100S2Ж с удлиненным валом 4 кВт * 3000 об/мин используются в качестве привода моноблочных насосов. Электродвигатель с длинным валом позволяет повысить надежность конструкции (не требует установки переходной муфты) и сократить длину рамы. Электродвигатель с удлиненным валом является односкоростным трехфазным асинхронным электродвигателем с короткозамкнутым ротором.

Примененные стандарты

  • привязка мощности и габаритов к стандарту ГОСТ Р 51689-2000
  • степень защиты IP54, IP55 (электродвигатель АИР) по ГОСТ17494-87
  • изоляция класса при нагреве «F» по ГОСТ8865-93
  • по способу монтажа, исполнения: IM 2089 по ГОСТ2479-79
  • климатическое исполнение У2, У3 по ГОСТ15150-69
  • режим работы S1 по ГОСТ183-74
  • способ охлаждения 1С-0151 по ГОСТ20459-87
  • уровень шума в режиме холостого хода - 2 класса по ГОСТ16372-93

Дополнительные параметры

Рн,кВт n, об/мин КПД, % cos φ Iн,А Fa,Н,Fr=0 Fr,Н,Fa=0 Mm/Мн Iп/Iн Мп/Мн
4 2880 84,2 0,88 8,2 950 580 2,3 7,5 2,2

Установочные размеры мм

Чертеж с размерами электродвигателя с удлиненным валом для насосов

Тип L01 l10 l30 l31 h h31 L21 d10 d20 d22 d24 d25 D01 D02 D04 L04 b10 b11 L02 b1
    B L C H HD   K M S P N         A AB   F
АИР100S2Ж 36 112 485 63 100 235 135 12 215 15 250 180 20 28 Отв.М8 _ 160 242 _ 6

Характеристики

Код товара: 6780-01
Производитель: Россия
Вес 21.00kg
Размеры (Д х Ш х В) 471cm x 246cm x 250cm
Режим работы асинхронный
Серия двигателя Ж - Жуки ( для насосов)
Тип ротора короткозамкнутый
Диаметр вала, мм 20
Кол-во фаз 3
Мощьность электродвигателя, кВт 4
Напряжение электродвигателя 380в
Обороты/мин 3000
Габарит двигателя АИР 100 Ж
