Описание

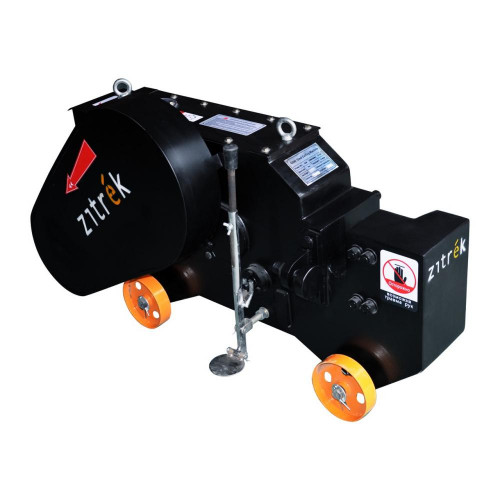

Станок для резки арматуры GQ40 предназначен для резки стальных стержней (круглой, рифленой арматуры; квадрата; полосы) большинства марок - углеродистых, горячекатаных. Станок предназначен для использования как мобильное средство на строительных объектах, для производства срочных ремонтных работ, а также в хозяйственных целях. Также, станок может использоваться на заводах и производствах согласно техническим требованиям, которые могут соответствовать характеристикам данного типа станков.
Резчик арматуры GQ-40 позволяет провести высокоточную резку стальных прутьев арматуры диаметром 6-40мм с винтовой нарезкой или без нее. Станки ;предназначены для резки арматуры. Станки состоят из электропривода (Электродвигатель и ременная передача, ремень B-1600), зубчатых шестерен редуктора, привода кулисы с держателями подвижного и неподвижного ножей. Запуск резки производится путем нажатия на педаль рычага.
Заводская установка расстояния между ножами составляет 24мм. В случае применения арматуры большего диаметра, нужно убрать металлическую прокладку между подвижным ножом и корпусом кулисы. Для этого нужно снять планку крепления подвижного ножа. При использовании рифленой или круглой арматуры классом прочности выше А1, ее диаметр должен быть не более 32 мм.
Постоянная работа с арматурой максимального диаметра и максимального класса прочности может привести к более быстрому износу деталей станка и снизить общий ресурс работы изделия.
Рекомендованные диаметры арматуры и их диаметр при одновременной резке
Основные данные GQ40
Диаметр прутков, мм: от 6 до 40 мм
Цикл резки : 32 ход/мин
В редукторе и парах трения следует использовать масла для трансмиссии Gl5, Gl4 для зубчатых передач классом вязкости не ниже SAE-90 либо индустриального масла ИГП-152 или ИГП-72. Объем около 6л
Комплект поставки
- Станок – 1 шт.
- Комплект ножей – 1 шт.
- Торцевой гаечный ключ – 1шт.
- Документация – 1 шт.
Преимущества
- Монолитная простая конструкция из высокопрочного чугуна с добавлением графита;
- Приводной шкив, в роли маховика весом 50 кг снижает нагрузки на электродвигатель.
- Электродвигатель мощностью 3 кВт, Класс изоляции F;
- Уровень шума в работе не выше 85 дБ;
- Наличие специального смотрового окна, позволяющего контролировать уровень масла в редукторе.
Характеристики
Код товара: | 2273-01 |
Производитель: | Zitrek |
Диаметр разрезаемой арматурной стали (класс А-I), (мм) | 40 |
Диаметр разрезаемой арматурной стали (класс А-II), (мм) | 32 |
Диаметр разрезаемой арматурной стали (класс А-III), (мм) | 28 |
Макс. диаметр арматуры | 40 мм |
Модель | GQ-40 |
Мощность двигателя, (кВт) | 3 |
Страна-изготовитель | Китай |
Упаковка | метал.каркас, плёнка |
Частота ходов кулисы, (ход/мин) | 32 |
Напряжение питания, (В) | 380 |
Ширина, мм | 1240,00 |
Высота, мм | 750,00 |
Глубина, мм | 500,00 |
Вес брутто, кг | 295,00 |
Масса, (кг) | 400 |
Габаритные размеры, (мм) | 1240х500х750 |
Страна производитель | Китай |
